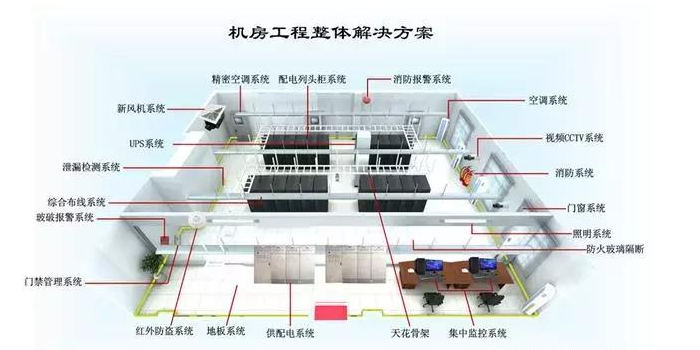

数据中心机房工程整体解决方案

发布时间:2020-03-01 09:00:24  人气:2794
  1、数据中心机房建设规范的范围数据中心机房建设规范标准给出了数据中心机房的建设要求,包括数据中心机房分级与性能要求,机房位置选择及设备布置,环境要求,建筑与结构、空气调节、电气技术,电磁屏蔽、机房布线、机房监控与安全防范,给水排水、消防的技术要求。

  2、术语和定义

  ①数据中心datacenter容纳机房及其支持区域的一个建筑物或一个建筑物的一部分。

  ②总部级数据中心机房headquarters-leveldatacenterroom由总部统一规划建设,主要承载总部统一建设,集中部署的信息系统和灾难恢复信息系统的机房

  ③区域级数据中心机房regionaldatacenterroom由总部统一规划建设,主要承载本区域各企事业单位和分支机构接入中国石油骨干网络,承载总部统一建设、分布部署的信息系统的机房。

  ④A级数据中心机房classAdatacenterroom按容错系统配置,在系统运行期间,其场地设施不应因为操作失误,设备故障,外电源中断,维护和检修而导致信息系统运行中断。

  ⑤B级数据中心机房classBdatacenterroom按冗余要求配置,在系统运行期间,其场地在冗余能力范围内,不应因设备故障而导致信息系统运行中断。

  ⑥C级数据中心机房classCdatacenterroom按基本需求配置,在场地设施正常运行情况下,应保证信息系统运行不中断。

  ⑦企事业单位级数据中心机房localdatacenterroom由各企事业单位自行建设,承载本单位内部信息系统运行和网络接入的机房。

  3、数据中心机房分级分级要求根据信息系统使用性质、管理要求及由于场地设备故障导致运行中断对生产、经营和公共秩序造成的损失或影响程度,将数据中心机房划分为A、B、C三级。

  在异地建立的备份机房,设计时应与主机房等级相同。

  同一个机房内的不同部分可根据实际情况,按照不同的标准进行设计。

  •A级数据中心机房符合下列情况之一的数据中心机房应为A级:

  a.信息系统运行中断将造成中国石油重大的经济损失。

  b.信息系统运行中断将对中国石油业务、公共秩序造成重大影响。

  总部级数据中心机房宜建设成A级。

  •B级数据中心机房符合下列情况之一的数据中心机房应为B级:

  a.信息系统运行中断将造成中国石油较大的经济损失。

  b.信息系统运行中断将对中国石油业务、公共秩序造成较大影响。

  区域级数据中心机房、区域网络中心机房和企事业单位级数据中心机房宜建设成B级。

  •C级数据中心机房不属于A级或B级的数据中心机房应为C级。

  3、数据中心机房分级内容

  4、机房位置及设备布置

  4.1机房选址原则根据《电子信息系统机房设计规范》要求,机房位置选择应符合以下要求:

  ?远离水灾和火灾隐患区域;

  ?远离强振源和强噪声源;

  ?远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等;

  ?避开强电磁场干扰;

  ?多层或高层建筑物内的主机房不应选在建筑物的地下底层;

  ?水源充足,电力比较稳定可靠,交通通信方便,自然环境清洁;

  4.2机房组成机房功能区组成及其使用面积计算,按照《电子信息系统机房设计规范》中的有关规定。

  4.3设备布置机房环境除必须满足计算机设备对温度、湿度和空气洁净度,供电电源的质量(电压、频率和稳定性等),接地地线,电磁场和振动等项的技术要求外,还必须满足在机房中工作的人员对照明度、空气的新鲜度和流动速度、噪声的要求。


  设备布放的一般原则•承重安全:电池组一般需要布放在横梁上方,要是没有横梁就要选择容量小的电池组合地板承重能力大的房间作为机房;

  •维护方便:要充分考虑设备的安装、维护、运输等因素;

  •布局美观:设备列要求安装整齐,以方便动力环境监控系统发挥作用;

  •走线方便:设备布局要考虑走线的方便与路由较短。

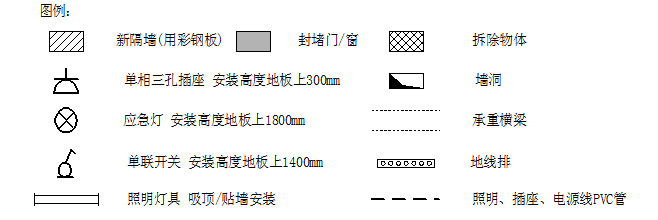

  附:机房设施图例
  5、数据中心机房子系统5.1照明系统机房照明及应急照明系统

  ♦主机房按《电子计算机机房设计规范》要求,照度为400Lx;

  ♦电源室及其它辅助功能间照度不小于300Lx;

  ♦在机房各处安装了疏散指示灯、安全出口标志灯,照度大于1Lx;

  ♦机房内、走廊、楼梯口装有应急备用照明灯,照度不小于30Lx。

  5.2接地系统?机房接地形式为机房专用直流逻辑地,设一组新的接地极,接地电阻小于1Ω;

  ?机房配电系统的交流工作地、安全保护地采用建筑物本体综合接地(其电阻小于4Ω)。

  5.3防雷系统大楼沿低压线路进户的传导直击雷是不大可能的。中心机房内设备主要需要进行直接雷击引起的电阻耦合方式(地电位反击)的防护、以及附近高层建筑落雷时造成的电感性、电容性耦合干扰的防护。

  1.等电位接地的处理

  接地是避雷技术很重要的环节,而且小型机以上的计算机系统对接地要求也很高,其接地地阻通常要求小于1欧姆以下。但对于避雷技术来说,地阻小于4欧姆即可。应将避雷接地、电器安全接地、交流地、直流接地统一为一个接地装置,避免不同的地之间产生反击。

  2.电源部分防雷设计

  根据雷电流大、防雷器存在残压及设备耐冲击水平低的特性,应遵循多级保护,层层泻能的原则,选择安装避雷器,进行电源线路的过压保护。

  3.信号系统的防雷设计

  机房的数据通信线路有以太网双绞线、DDN专线、光纤线路以及电话线备份线路,必须对进出机房的的所有通信线路进行防雷处理,才能保护机房的安全。

  5.4空调系统机房室内环境参数

  夏季:温度23±2℃,相对湿度50%

  冬季:温度20±2℃,相对湿度50%

  机房共采用模块化精密空调,采取下送风、上回风的送风方式达到恒温恒湿的目的。

  空调系统

  5.5监控系统在公共区域和出入口处、机房内机架间、核心机房、控制中心、动力机房,楼梯与走廊,楼梯等均装有摄象机,进行7×24全方位监控录像。

  专业人员24×7×365小时机房随时巡视。

  5.6布线系统现代的建筑物,其楼内信息传输通道系统(布线系统)已不仅仅要求能支持一般的语音传输,还应能够支持多种计算机网络协议及多种厂商设备的信息互连,可适应各种灵活的、容错的组网方案;同时由于新技术、新产品不断出现,传输线路要能够在若干年里适应发展的需要。因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心,本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统,对于现代化建筑是必不可少的。
